锂电专用智能阀门定位器（IP7000 系列）

锂电车间的调节阀，卡住的往往是定位器

锂电正极材料车间对调节阀的要求，早就不是「能动就行」：

• 金属异物按 ppm 管控——任何会磨损、会析出金属离子的部件，都是潜在污染源；
• 粉尘敏感——反馈臂、连杆这些摩擦副磨出来的金属粉末，会直接落在设备与物料附近；
• 强振动——喷雾干燥、气流磨、风机附近的管道振动，会让传统连杆反馈松动、磨损、失效；
• 低温冬季——北方厂区与冷区管道，常规定位器在寒冬清晨「冻住不动」。

传统机械反馈式定位器的反馈链路里，有一整套会摩擦的金属连杆与销轴。这套结构放在普通化工车间没问题，放进锂电车间，每一个摩擦点都是粉尘与异物的来源。

IP7000 系列是 DYNCONTROL 面向锂电工况推出的智能阀门定位器：把反馈从「机械连杆」换成「非接触磁条」，把气路与反馈组件里含铜、含锌的材料换掉，把低温下限做进选型——从反馈原理开始，按锂电工况重新选型。

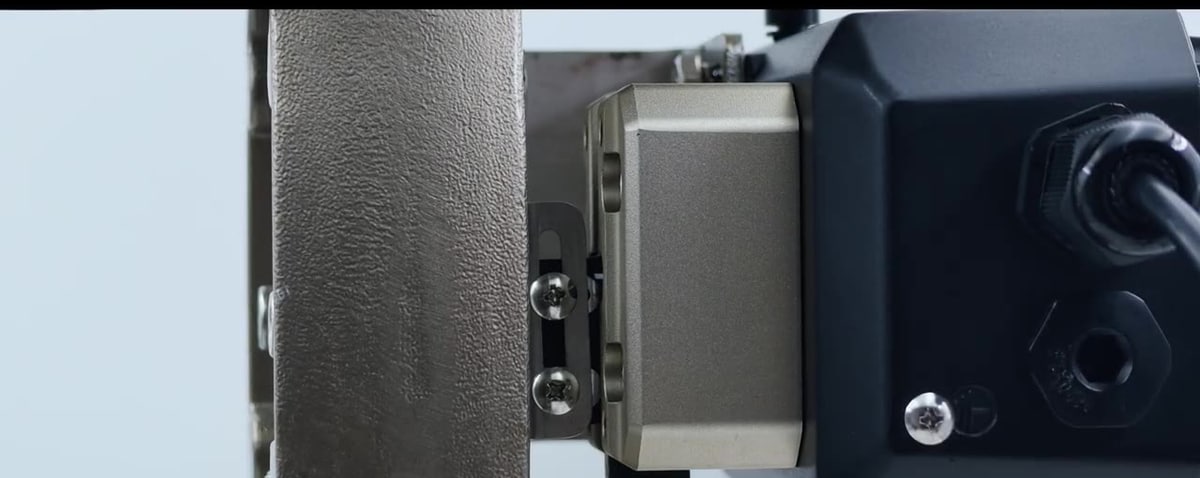

非接触式反馈：反馈臂上没有会磨的金属件

IP7000 的阀位检测采用非接触式磁条位移传感：磁条随阀杆/转臂运动，传感模块隔空读取位置，中间没有任何接触、没有任何摩擦副。

这意味着：

• 反馈链路没有摩擦运动的金属部件——不存在「反馈臂磨出金属粉末」这条污染路径，阀位反馈的可靠性不随磨损衰减；
• 抗振动——没有连杆间隙，强振分工况下不会松脱、不会积累回差（抗震动 20 m/s²，60–500 Hz）;
• 免维护——没有需要定期紧固、更换的反馈连杆组件。

不含铜、锌：从材料上避开铜锌析出

锂电行业管控的金属异物里，铜、锌是明确的两项。IP7000 在气动与反馈组件的选材上不含铜、锌——常见的黄铜气路接头、含铜合金件在这台定位器上不出现，配合铝合金喷塑外壳与耐蚀气路件，整机零件按耐腐蚀原则选材，适应前驱体车间的氨气、酸雾气氛。

这一条与材料阀门（接液不含金属）配套使用，构成从阀到定位器的整条控制回路无铜锌的配置。

高精度与低耗气

• 压电阀脉宽调压：微处理器控制压电阀释放毫秒级气脉冲，只在有偏差时动作，定位精度高且稳态耗气可忽略（≤ 0.4 L/min）；
• 线性度 ≤ 0.5%，回差 ≤ 0.5%；位置反馈分辨率 ≤ 0.1%，传动误差 ≤ 0.1%；
• HART 7 通讯，4–20 mA 输入，支持现场一键初始化与 LCD 本地组态（特性曲线、行程限制、紧密切断、信号方向等）；
• 直行程与角行程共用同一型号本体，换执行机构不用换定位器。

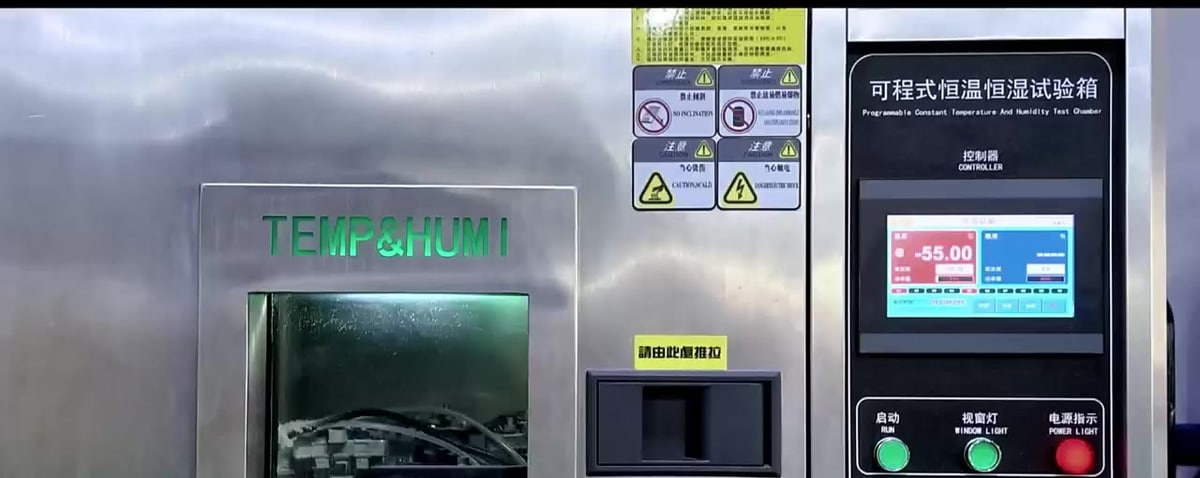

低温型：环境温度下探 -40 ℃

低温型（选型代码 L）环境温度 -40 ℃ ~ +80 ℃，常规型（N）为 -20 ℃ ~ +80 ℃；本安型同样提供低温版本（Ex ia，T4/T6 分档）。北方厂区冬季露天管廊、冷区伴热不到位的工位，按低温型选型即可，不需要额外保温箱。

关键参数

参数	数值
输入信号	4–20 mA DC，输入阻抗 120 Ω，最小工作电流 3.8 mA
反馈输出	二线制 4–20 mA（选配），分辨率 ≤ 0.1%
通讯	HART 7
行程	直行程 10–110 mm（磁条分段）；角行程 80–100°
气源	1.4–7 bar，符合 ISO 8573-1；稳态耗气 ≤ 0.4 L/min
线性度 / 回差	≤ 0.5% / ≤ 0.5%
传动误差	≤ 0.1%
防护等级	IP67 / IP69
抗震动	0.15 mm（10–60 Hz）、20 m/s²（60–500 Hz），无谐振峰值
环境温度	常规 -20 ~ +80 ℃；低温 -40 ~ +80 ℃
防爆	本安 Ex ia ⅡC T4/T6 Ga；Ex ia ⅢC T200 135 ℃/85 ℃ Da
电气 / 气动接口	NPT 1/2（默认）或 M20×1.5；NPT 1/4（默认）或 G 1/4

适用与边界

工况	适用性
锂电前驱体 / 正极材料车间的气动调节阀	✅ 主力场景（与非金属阀门配套）
强振动管道（气流磨、风机、干燥系统附近）	✅ 非接触反馈的相对优势区
露天低温工位	✅ 按低温型（L）选型
需要防爆的区域	✅ 本安型 Ex ia（按区域划分选 T4/T6）
行程超出 110 mm / 非标准转臂	⚠️ 需技术确认磁条与支架方案

选型速查

型号代码按「行程类型 · 作用形式 · 防爆 · 反馈 · HART · 支架 · 压力表 · 断电状态 · 最低环境温度」九位排列，其中最低环境温度选 N（-20 ℃）或 L（-40 ℃）。把阀门行程、单/双作用、防爆区域和现场最低气温告诉我们，我们出选型代码与配置清单。
